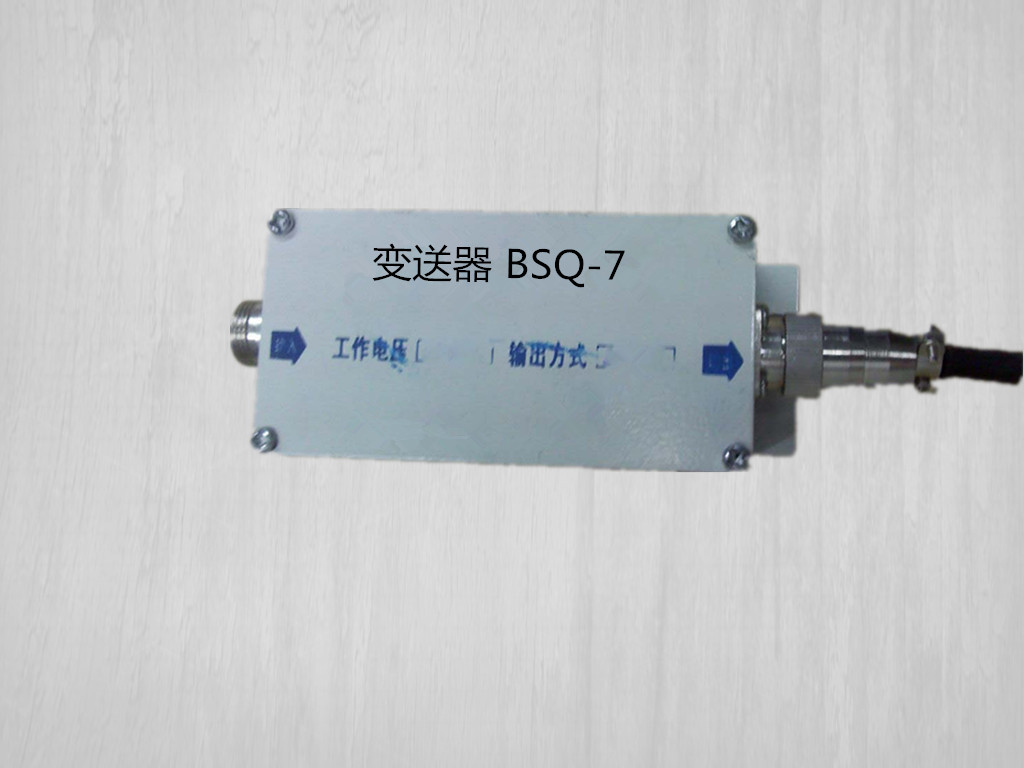

BSQ-?7系列傳感器信號放大器采用一進一出的方式，將傳感器配一小信號精密放大線路，線路內部穩壓，恒流供橋、電壓電流轉換，阻抗適配，線性補償，溫度補償?shù)?，將力學量轉換成標準、電流、電壓信號輸出，?4~20mA、0~5V、1~5V直接與自動控制設?備接口或與計算機聯網。?

輸????入:?mV級電壓信號

精????度：0.1-0.05％

溫????漂：±0.05％F·S/10℃

輸????出:?0~5V,1~5V,0~10V,?4~20mA

激勵電壓:?10V?，12V,??15V,??24V(D?C)

工作溫度:?-20~80?℃

外形尺寸：110L×46W×36H

BSQ-?7變送器調試說明：

1.在一般情況下，勿需打開變送器盒.

2.如需調整，打開變送器盒上蓋，即可看見兩只灰色可調電位器。?

? 如需調整零點，即調動R5k電位器；如增益有變動，即調整R100電位器。

3.接線：傳感器的輸出插頭直接插入變送器盒的輸入端，輸出端?

?的三根線接法如下：

紅線：24V或12VDC

黑線：電源負

綠線：輸出4-20mA或0-5V

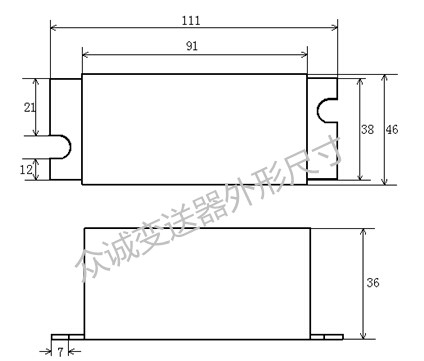

外型尺寸如下:

????????????

?
